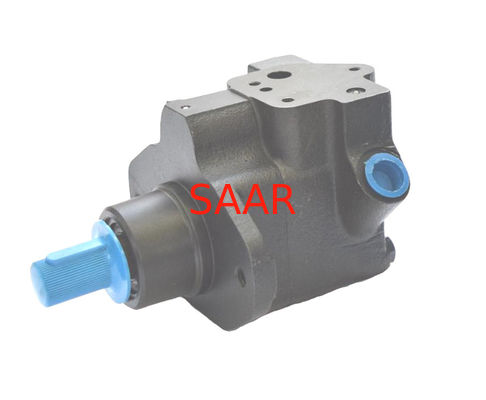

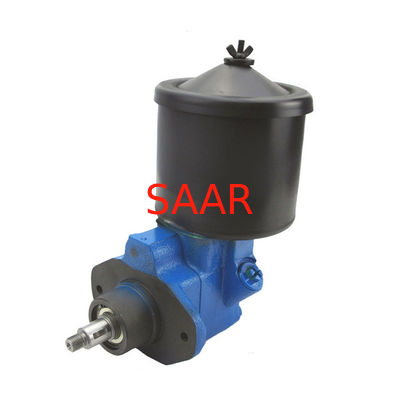

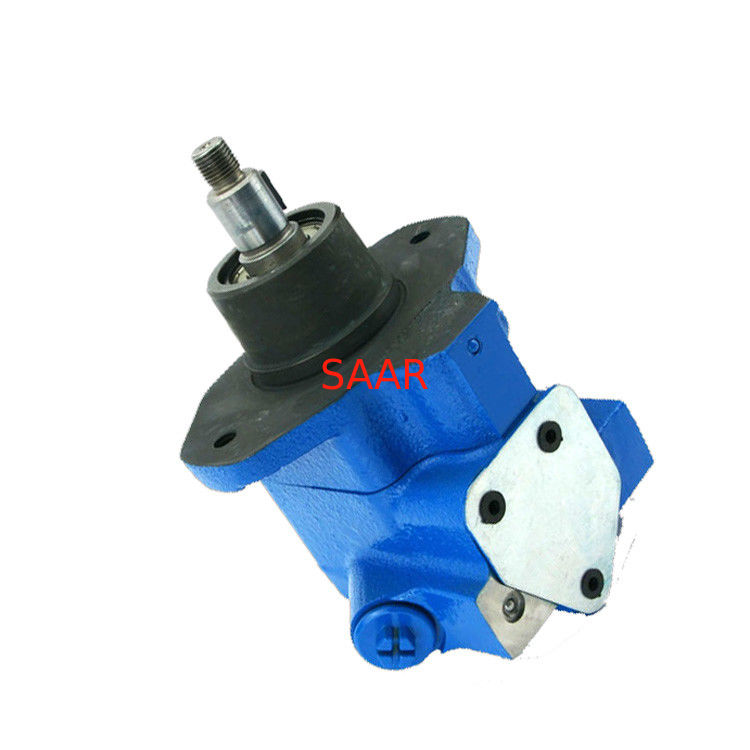

Tipo bomba de Vickers VTM42 da direção

Características VTM42:

BOMBAS DA DIREÇÃO DE PODER

* fonte de energia compacta para os conjuntos de direção

* controle integral do relevo e de fluxo

* eficiência elevada

* projeto equilibrado do cartucho

* operação quieta

1 tipo bomba da aleta do móbil

2 séries

Flange de montagem 3

Flange de montagem de A-SAE A

(Omita se não exigido)

Tamanho de 4 anéis – entrega

(Avaliação do SAE – 1200 RPM & barra 7 (100psi))

10 – 1,0 USgpm 40 – 4,0 USgpm

15 – 1,5 USgpm 50 – 5,0 USgpm

20 – 2,0 USgpm 60 – 6,0 USgpm

5 caudais controlados

(1500 na barra do RPM &7 (100psi))

15 – 6 L/MIN (1,5 USgpm)

20 – 8 L/MIN (2 USgpm)

25 – 9,5 L/MIN (2,5 USgpm)

30 – 11 L/MIN (3 USgpm)

35 – 13 L/MIN (3,5 USgpm)

40 – 15 L/MIN (4 USgpm)

45 – 17 L/MIN (4,5 USgpm)

50 – 19 L/MIN (5 USgpm)

55 – 21 L/MIN (5,5 USgpm)

60 – 23 L/MIN (6 USgpm)

65 – 25 L/MIN (6,5 USgpm)

70 – 26,5 L/MIN (7 USgpm)

75 – 28 L/MIN (7,5 USgpm)

Ajuste da válvula de escape 6

(pressão de rachamento)

barra 05 – 35 (500 libras por polegada quadrada)

barra 07 – 52 (750 libras por polegada quadrada)

barra 10 – 70 (1000 libras por polegada quadrada)

barra 12 – 86 (1250 libras por polegada quadrada)

barra 15 – 100 (1500 libras por polegada quadrada)

barra 17 – 120 (1750 libras por polegada quadrada)

barra 20 – 140 (2000 libras por polegada quadrada)

Filtro de 7 reservatórios

F – filtre pelo contrário se padrão confundem.

Omita se não exigido.

8 reservatório ou distribuidor

reservatório de 07 – 1147 mL (70 in3)

(Omita para VTM42A)

reservatório de 11 – 1884 mL (115 in3)

(Omita para VTM42A)

Miliampère – Distribuidor sem tubo do desvio

MB – Distribuidor com tubo do desvio

DM – Distribuidor com o connetion do tanque 90o

EU – Distribuidor do molde sem tubo do desvio

MF – Distribuidor do molde com tubo do desvio

NÃO – Nenhum (fechamento do transporte somente)

Rotação de 9 eixos

R - Assistente (sentido horário)

L – mão esquerda (anti-horário)

Tipo de 10 eixos

1 – rosqueado (VTM42 somente)

38 – ranhurado (VTM42A somente)

Projeto 11

Assunto a mudar. As dimensões da instalação permanecem as mesmas para projetos -10 a -19.

Os valores basearam em usar o tipo antiusura SUS do óleo de petróleo 150 em 100°F e em 0 libras por polegada quadrada de pressão de entrada.
