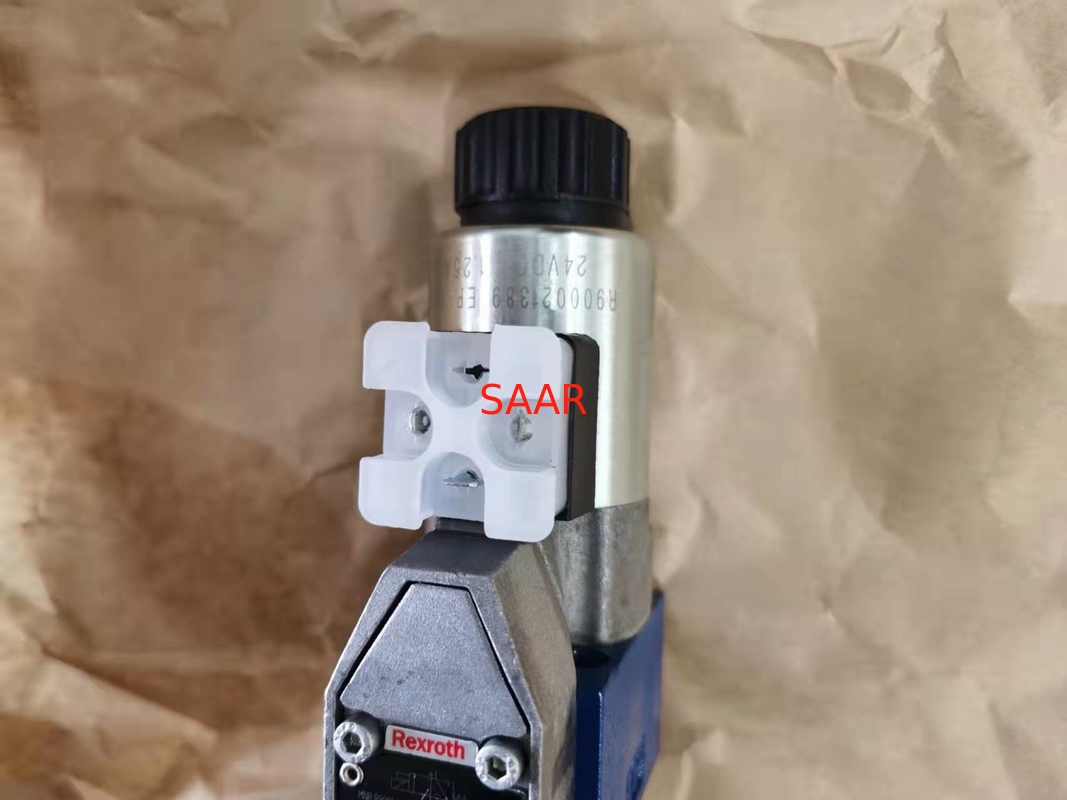

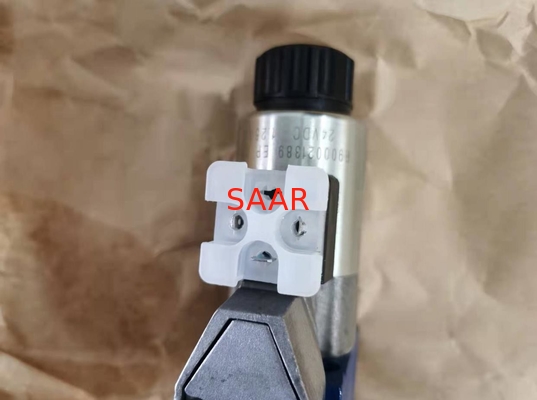

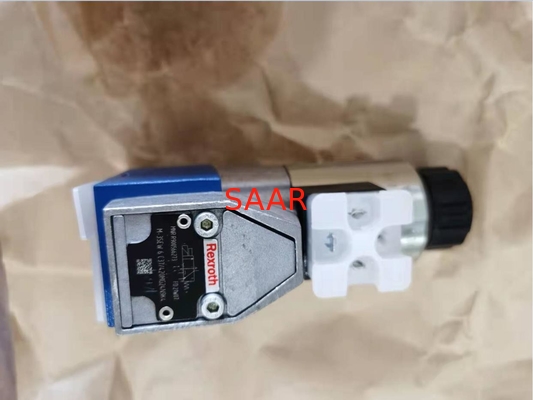

Válvula de rosca de torno direcional de R900566273 M-3SEW6C30/420MG24N9K4 M-3SEW6C3X/420MG24N9K4

Válvulas de rosca de torno direcionais, operadas diretamente, com atuação M-3SEW6 do solenoide

Tamanho 6
Série componente 3X
Barra 420/630 máxima da pressão de funcionamento
Fluxo máximo 25 L/MIN

Características
2/2-, 3/2 - ou versão 4/2-way
Teste padrão movendo de acordo com o formulário A do RUÍDO 24340
Teste padrão movendo de acordo com ISO 4401-03-02-0-05
solenoides da C.C. de Ar-Gap com bobina destacável
A bobina do solenoide é rotatable por 90°
A bobina pode ser mudada sem ter que abrir a câmara pressão-apertada
Conexão elétrica como a conexão individual
Dispositivo de funcionamento auxiliar opcional
Interruptor de posição indutivo e sensores de proximidade (sem contato)

Tipo código:

01	De óleo mineral				M
02	2 portos principais				2
	3 portos principais				3
	4 portos principais				4
03	Válvula de Seat, direto operada				COSTURAR
04	Tamanho 6				6
05	Símbolos	Portos principais			●= disponível
		2	3	4
		●	–	–	P
		●	–	–	N
		–	●	–	U
		–	●	–	C
		–	–	●	D
		–	–	●	Y
06	Série componente 30… 39 (30… 39: dimensões inalteradas da instalação e da conexão)				3X
07	Barra da pressão de funcionamento 420				barra 420
	Barra da pressão de funcionamento 630				barra 630
08	Solenoide de alta potência (ar-Gap) com bobina destacável				M
09	Tensão nominal 96 V no solenoide da C.C. com operação com os canos principais da tensão AC (canos principais da tensão AC 110 V/120 V - 50/60 de hertz com uma tolerância admissível da tensão +/- de 10%)				G96
	Tensão nominal 110 V no solenoide da C.C. com operação com os canos principais da tensão AC (canos principais da tensão AC 110 V/120 V – 50/60 de hertz com uma tolerância admissível da tensão +/- de 10%)				G110
	Tensão nominal 205 V no solenoide da C.C. com operação com os canos principais da tensão AC (canos principais da tensão AC 230 V - 50/60 de hertz com uma tolerância admissível da tensão +/- de 10%)				G205
	Conexão aos canos principais da tensão AC através do controle com o retificador. Os códigos mais pedindo para outras tensões são fornecidos nos dados técnicos
10	Com ultrapassagem manual escondida (padrão)				N9
	Sem ultrapassagem manual				nenhum código
Conexão elétrica
11	Conexão individual
	Sem conector de acoplamento; EN 175301-803 do RUÍDO do conector				K41)
Monitoração da posição do carretel
12	Sem interruptor de posição				nenhum código
	Tipo indutivo QM do interruptor de posição
	Posição monitorada “a” do carretel				QMAG24 2)
	Posição monitorada “b” do carretel				QMBG25 2)
13	Sem a inserção da válvula de verificação, sem inserção do regulador de pressão				nenhum código
	Com a inserção da válvula de verificação				P
	Regulador de pressão Ø 1,2 milímetros				B12
	Regulador de pressão Ø 1,5 milímetros				B15
	Regulador de pressão Ø 1,8 milímetros				B18
	Regulador de pressão Ø 2,0 milímetros				B20
	Regulador de pressão Ø 2,2 milímetros				B22
	Outros orifícios a pedido
Material do selo
14	Selos de NBR				nenhum código
	Selos de FKM				V
	Observe a compatibilidade dos selos com o líquido hidráulico usado. (Outros selos mediante solicitação)
15	Sem encontrar o furo				nenhum código
	Com encontrar o 8752-3x8-St do ISO do furo e do pino de travamento				/62
16	Detalhes mais adicionais no texto simples				*

SARRE especializou-se nas bombas, nos motores, nas válvulas, nos rolamentos, nos acoplamentos, na caixa de engrenagens, nas peças sobresselentes do motor, nos elementos de filtro, nos encaixes, nos conectores, em componentes eletrônicos e em acessórios, peças sobresselentes móveis do equiupment.

Válvulas de rosca de torno direcionais, operadas diretamente, com modelo List da atuação M-3SEW6 do solenoide:

R900566273	M-3SEW6C3X/420MG24N9K4
R901006516	M-3SEW6C3X/420MG24N9K4SO407
R900705792	M-3SEW6C3X/420MG24N9K4/5
R900243911	M-3SEW6C3X/420MG24N9K4/5=CSA
R901235602	M-3SEW6C3X/420MG24N9K4/62
R901068563	M-3SEW6C3X/420MG24N9K4/B06
R900031509	M-3SEW6C3X/420MG24N9K4/B07
R900020653	M-3SEW6C3X/420MG24N9K4/B08
R900727248	M-3SEW6C3X/420MG24N9K4/B08V
R900061683	M-3SEW6C3X/420MG24N9K4/B10
R901431830	M-3SEW6C3X/420MG24N9K4/B10SO407
R900759982	M-3SEW6C3X/420MG24N9K4/B10=CSA
R901418188	M-3SEW6C3X/420MG24N9K4/B10V
R900029511	M-3SEW6C3X/420MG24N9K4/B12
R900203589	M-3SEW6C3X/420MG24N9K4/B12=CSA
R900220648	M-3SEW6C3X/420MG24N9K4/B12V
R900070706	M-3SEW6C3X/420MG24N9K4/B15
R900230048	M-3SEW6C3X/420MG24N9K4/B15=CSA
R900082565	M-3SEW6C3X/420MG24N9K4/B15V
R900988434	M-3SEW6C3X/420MG24N9K4/B15V=CSA
R900203376	M-3SEW6C3X/420MG24N9K4/B18
R900202965	M-3SEW6C3X/420MG24N9K4/B18V
R900571656	M-3SEW6C3X/420MG24N9K4/B20
R900087369	M-3SEW6C3X/420MG24N9K4/B22
R901311325	M-3SEW6C3X/420MG24N9K4/B22=CSA
R901068564	M-3SEW6C3X/420MG24N9K4/B25
R900741542	M-3SEW6C3X/420MG24N9K4/B35
R901009116	M-3SEW6C3X/420MG24N9K4/B40
R900569750	M-3SEW6C3X/420MG24N9K4/P
R901050180	M-3SEW6C3X/420MG24N9K4/P=CSA
R900205144	M-3SEW6C3X/420MG24N9K4/PV
R900049834	M-3SEW6C3X/420MG24N9K4/V
R900708451	M-3SEW6C3X/420MG24N9K4/V=CSA
R900059160	M-3SEW6C3X/420MG24N9K4=CSA
R901314241	M-3SEW6C3X/420MG24N9K4K/B15V
R901314240	M-3SEW6C3X/420MG24N9K4K/V
